Exercise3——空间域滤波

前言

在图片处理当中，总会遇到一些图片拥有各种各样的噪点，这些东西细微，但是却又无时无刻的影响着你去处理这张图片。因此，我们就拥有了图片平滑的操作。

图片平滑

图片平滑主要是去除噪音或者模糊图像，也就是去除图片当中的细小的细节或弥合目标之间的间隙。

从信号频率来讲，信号变化缓慢的地方为低频，信号变化剧烈的地方为高频。（比如图片的边缘，灰度的跳跃，噪声的变化，这些都可能造成灰度的剧烈变化，也就是信号的剧烈变化）

那么，只要我们在空间域或者信号域将低频的信号通过，高频的信号滤走，既可以实现图片的平滑了。

噪声

何为噪声呢，噪声可以理解为影响我们看图片的理解其信息的因素。

噪声的出现一般都是因为图片在获取，存储，处理和传输过程当中受到的电气系统或者外界的影响出现的。

因此，我们也可以将噪声理解为不可预测的随机误差，可以看作是一个随机过程，因此，我们可以用概率论与数理统计的方法将其描述出来，同样，也给了我们消除噪声的可能。

噪声的分类

噪声的分类有很多种，可以根据其产生原因，统计特性，幅度分布，噪声频率，噪声与信号的关系等等来分类。

而噪声与信号的分类可以分为乘性噪声和加性噪声

假设信号为$S(t)$,噪声为$N(t)$,那么

$S(t) * (1+N(t))$

为乘性噪音

$S(t) + N(t)$

为加性噪音

而由于加性噪音与信号不相关，因此，大多情况我们都是将乘性噪音近似为加性来处理的。

卷积模板

卷积模板是一种领域运算的方式，主要有卷积和相关两种，可以实现图片的平滑，锐化，边缘检测等等功能

一般是用矩阵表示,用于定义参与了领域运算的相对位置与相关系数

$G(x,y) = \sum_{s=-a}^a\sum_{t=-b}^bw(s,t)f(x+s,y+t)\\a=(m-1)/2\\b=(n-2)/2$

看上去很复杂，实际是这条公式也相当于（假设这是一个3x3的邻域运算）

$G(x,y)=\begin{bmatrix}w_{x-1,y-1}*f_{x-1,y-1}&w_{x,y-1}*f_{x,y-1}&w_{x+1,y-1}*f_{x+1,y-1}\\w_{x-1,y}*f_{x-1,y}&w_{x,y}*f_{x,y}&w_{x+1,y}*f_{x+1,y}\\w_{x-1,y+1}*f_{x-1,y+1}&w_{x,y+1}*f_{x,y+1}&w_{x+1,y+1}*f_{x+1,y+1}\end{bmatrix}$

注意，虽然写成了矩阵的形式，但实际上不是矩阵运算，而是将每一个数值的结果相加。而$w(x,y)$与$f(x,y)$分别表示运算的因子与对应点上的灰度级别。

边界问题

由于领域运算使用了一个像素点以及其周围的点来运算，因此，会出现一些边界上的问题，比如在第一行的时候就没有第零行给他去运算了。

一般来说，在这个时候可以将第一行的值当作第零行去运算，也就是扩充图像，复制图像的边界的像素值来扩充边界使得在边界时仍然可算

也可以直接忽视第一行，直接对第二行开始进行运算从而避免边界问题。也就是对边界像素不处理

矩阵的大小

一边来说，领域运算的窗口大小为3x3，但是取5x5或者2x2等等的其他值也不是不可以。

运算复杂度

卷积运算的复杂度是很高的，因为对于每一个像素点，都要取其领域进行一次运算。以3x3的窗口为例，一个像素点就要进行9次乘法，8次加法以及一次除法，那么对于一个NxN的图片来说时间复杂度就是o(n^2)

图片平滑

平均滤波

说了这么多，我们现在就来开始利用卷积模板来对图像进行平均滤波。

平均滤波是一种线性低通的滤波器。

他的滤波模板是对领域的像素进行加权平均，最终取平均值作为中间像素的输出结果，这样可以在一定程度上避免突变像素的影响

公式

$G(x,y) = \begin{bmatrix}1&1&1\\ 1&1&1\\1&1&1\end{bmatrix} * \frac{1}{9}$

或者是

$G(x,y) = \begin{bmatrix}1&2&1\\2&4&2\\1&2&1\end{bmatrix}*\frac{1}{16}$

代码实现

至于里面的各种自定义的数据结构，可以看我的另一篇博客。

IMGDATA advenage(IMGDATA data)
{
	BYTE * newData = new BYTE[data.length];

	for (int i = 0; i < data.height; i++)
	{
		for (int j = 0; j < data.width; j++)
		{
			int up, down,left,right;
			if (i == 0)
				up = 0;
			else
				up = i - 1;

			if (i == data.height - 1)
				down = data.height - 1;
			else
				down = i + 1;

			if (j == 0)
				left = 0;
			else
				left = j - 1;

			if (j == data.width - 1)
				right = data.width - 1;
			else
				right = j + 1;
			//领域计算
			newData[i * data.width + j] = clamp(
				(data.pImg[up * data.width + left] + 2 * data.pImg[up * data.width + j] + data.pImg[up * data.width + right] +
					2 * data.pImg[i * data.width + left] + 4 * data.pImg[i * data.width + j] + 2 * data.pImg[i * data.width + right] +
					data.pImg[down * data.width + left] + 2 * data.pImg[down * data.width + j] + data.pImg[down * data.width + right]) / 16);
 		}

	}

	delete[] data.pImg;
	data.pImg = newData;
	return data;
}

中值滤波

中值滤波与平均滤波的原理差不多，都是用于除去突变像素的。

中值滤波是统计排序滤波器的一种。

他的思路则是先获取一个像素点的领域的所有的点，然后，再对其进行排序，当取中值为输出值时则是中值滤波，当取最大值时为最大值滤波，取最小值时为最小值滤波。

现在是中值滤波，自然要取中间值了。

代码实现

//这里取的是3x3的领域
IMGDATA mid(IMGDATA data)
{
	BYTE *newData = new BYTE[data.length];
	for(int i = 1;i < data.height - 1;i++)
	{
		for(int j = 1;j < data.width - 1;j++)
		{
			int arr[9] = {
				data.pImg[(i - 1) * data.width + j - 1],data.pImg[(i - 1) * data.width + j],data.pImg[(i - 1)*data.width + j + 1],
				data.pImg[(i)* data.width + j - 1],data.pImg[(i)* data.width + j],data.pImg[(i)*data.width + j + 1],
				data.pImg[(i + 1) * data.width + j - 1],data.pImg[(i + 1) * data.width + j],data.pImg[(i + 1)*data.width + j + 1] };
			newData[i * data.width + j] = getMid(arr);
			//delete[] arr;
		}
	}


	IMGDATA newImg = data;
	newImg.pImg = newData;
	return newImg;
}



int getMid(int arr[9])
{
	for(int i = 0;i < 9;i++)
	{
		for(int j = 0 ;j < 8;j++)
		{
			if(arr[j] > arr[j + 1])
			{
				const int temp = arr[j];
				arr[j] = arr[j + 1];
				arr[j + 1] = temp;
			}
		}
	}
	return arr[4];
}

总结

当然，这两个滤波器想要实现比较好的效果都是要进行多次滤波的。不过，当滤波的次数一多，就会出现图像比较模糊的现象，毕竟这两种滤波本质上都是对图片进行平滑化处理嘛，自然会模糊图片了。

图片锐化

图片锐化，指的是增强图片当中的细节或者是被模糊的了的细节。

锐化的处理可以用空间微分解决，因为，微分算子的强度与当前的图像点的突变强度有关，而突变强度强的地方也就是图片当中的细节。

在图片处理当中，一般有两种微分方法，一阶与二阶

$\frac{\partial f}{\partial x}=f(x+1)-f(x)\\\frac{\partial^2 f}{\partial x^2} = f(x+1) + f(x-1)-2f(x)$

对于大部分图像增强来说，二阶微分比一阶要好，因为二阶微分展现的细节比较强，而一阶微分通常用于提取图像边缘

拉普拉斯算子

对于二阶图像函数$f(x,y)$，拉普拉斯变换定义为

$\Delta^2f = \frac{\partial^2f}{\partial x^2}+\frac{\partial^2f}{\partial y^2}$

换作算子的矩阵形式就是

$f(x)=\begin{bmatrix}0&1&0\\1&-4&1\\0&1&0\end{bmatrix}$

或者是其扩展版，也就是包含了对角线领域的版本

$f(x)=\begin{bmatrix}1&1&1\\1&-8&1\\1&1&1\end{bmatrix}$

有了公式实现也就很简单了

代码实现

IMGDATA laplace(IMGDATA data)
{
	BYTE * newData = new BYTE[data.length];

	for (int i = 0; i < data.height; i++)
	{
		for (int j = 0; j < data.width; j++)
		{
			int up, down, left, right;
			if (i == 0)
				up = 0;
			else
				up = i - 1;

			if (i == data.height - 1)
				down = data.height - 1;
			else
				down = i + 1;

			if (j == 0)
				left = 0;
			else
				left = j - 1;

			if (j == data.width - 1)
				right = data.width - 1;
			else
				right = j + 1;

			newData[i * data.width + j] = clamp(
				1 * data.pImg[up * data.width + left] + 1 * data.pImg[up * data.width + j] + 1 * data.pImg[up * data.width + right] +
				1 * data.pImg[i * data.width + left] + -8 * data.pImg[i * data.width + j] + 1 * data.pImg[i * data.width + right] +
				1 * data.pImg[down * data.width + left] + 1 * data.pImg[down * data.width + j] + 1 *data.pImg[down * data.width + right]);
		}

	}

	IMGDATA imgData = data;

	imgData.pImg = newData;
	return imgData;
}

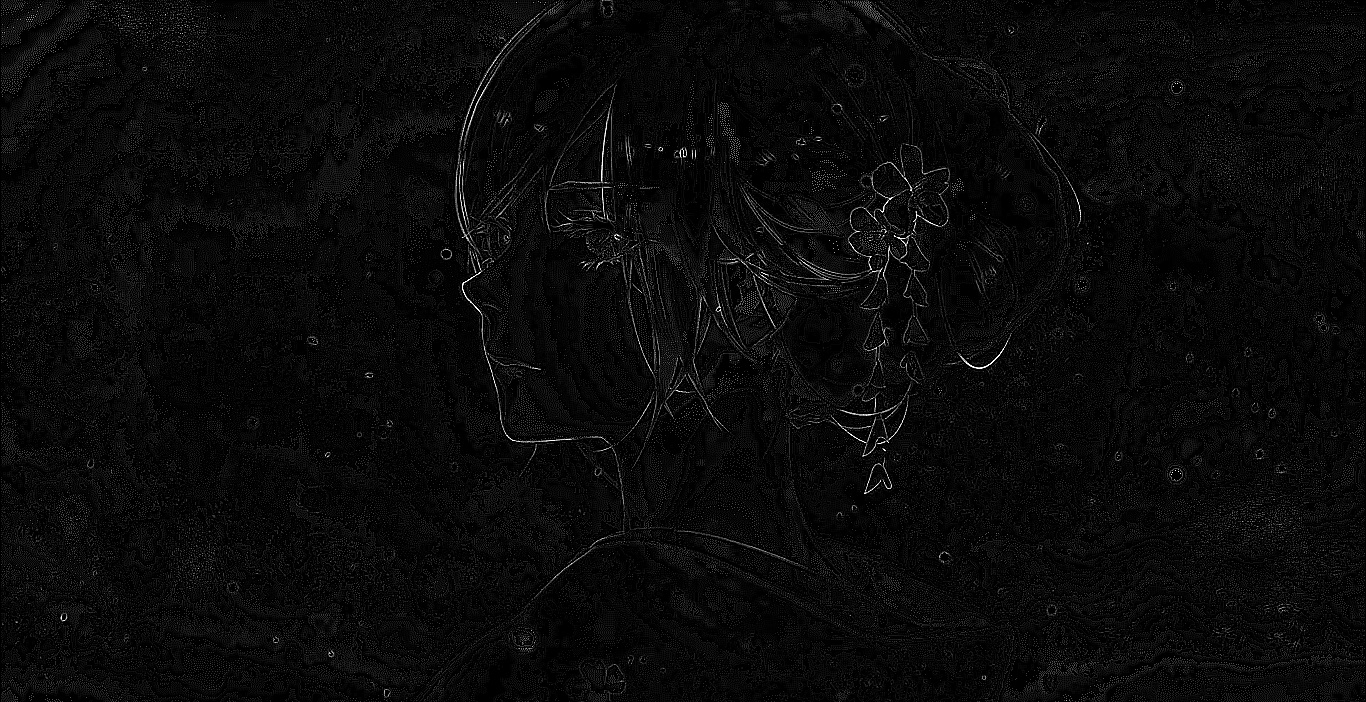

效果大致就是这样

当然这样还不算完，这只是提取出图片的细节地方而已。然后就是对细节的增强了。

$g(x,y)=\begin{cases}f(x,y) - \Delta^2f(x,y) &拉普拉斯算子中间系数为负\\f(x,y)+\Delta^2f(x,y)&拉普拉斯算子中间系数为正\end{cases}$

只是简单的相加而已

1 2	//我的中间系数为负 laplaceIMG = data + (laplaceIMG * -1);
